Contrôleurs d’isolement 10 kV – CA 6550

Le contrôleur d’isolement C.A 6550 avec une tension d’essais de 10 kV est utilisé pour le contrôle d’isolement des équipements lors de la fabrication, l’installation sur site, le cadre d’un contrôle périodique, et lors de remise en service d’une insta

Description

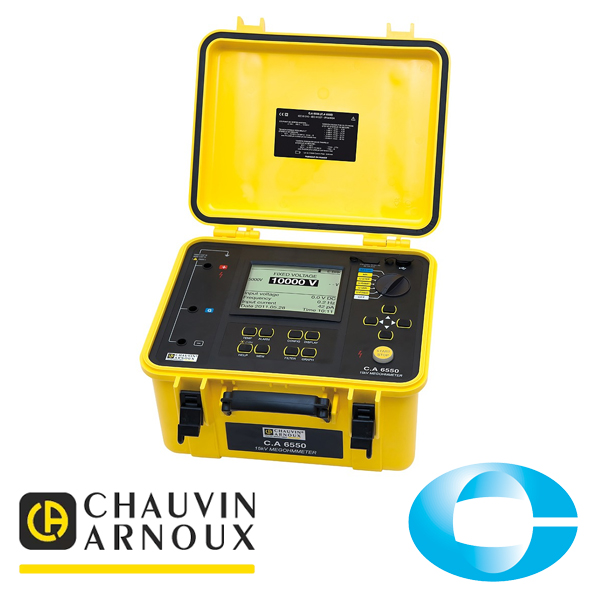

Le contrôleur d’isolement numérique CA 6550 de Chauvin Arnoux a été conçu dans un boîtier de chantier. Le CA 6550 est utilisé pour le contrôle d’isolement des équipements lors de la fabrication, l’installation sur site, le cadre d’un contrôle périodique, et lors de remise en service d’une installation.

Le contrôleur CA 6550 de Chauvin Arnoux convient aux compagnies électriques, fabricants , installateurs, sociétés de maintenance, industries, centres de recherche et infrastructures.

Spécialement adaptés au contrôle d’isolement des machines tournantes alimentées en 12 kV et au delà, le CA 6550 répond à la norme IEEE43 qui suggère que dans ce cas les tests d’isolement doivent être fait à 5-10KV.

Caractéristiques techniques du CA 6550 :

  • Large étendue de Mesure de 10 kohm à 25 Tohm
  • Tensions d’essais fixe ou programmable de 40V à 10 kV
  • Courant de charge 5mA max
  • Grand écran LCD rétro éclairé avec affichage numérique, bargraphe et graphique R(t)+u(t), i(t), i(u)
  • Calcul automatique de ratio : DAR / PI / DD / DR (ppm/V)
  • Modes de test multiples : rampe et échelon de tension, avec mode « brûlage », « early break » et « I-limit »
  • 3 filtres pour une optimisation de la stabilité des mesures
  • Calcul de R à une température de référence
  • Mémoire de 80 000 mesures et horloge temps réel
  • Communication opto-isolée USB pour transfert vers un PC et génération de rapport via le logiciel DataView®
