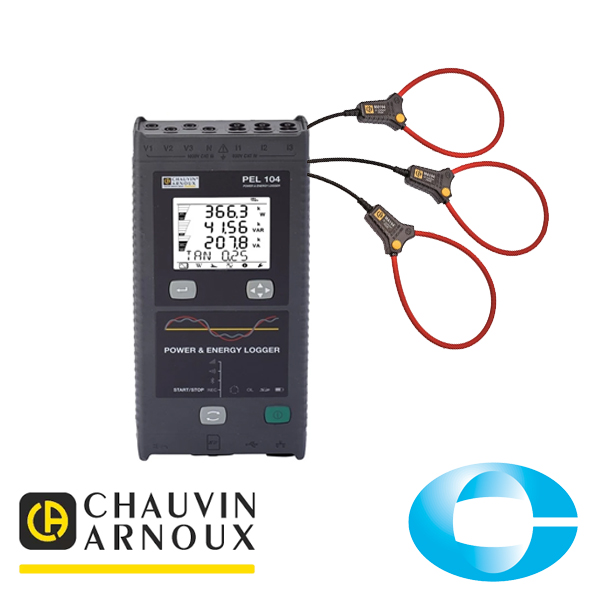

Enregistreur de puissance et d’énergie PEL104

L’enregistreur de puissance PEL104 de la société CHAUVIN ARNOUX mesure et enregistre toutes les données utiles pour un diagnostic des consommations énergétiques. Le logger PEL104 s’utilise sans interruption de l’alimentation secteur.

Description

L’enregistreur de puissance PEL104 est adapté à tous types de réseaux électriques. Portable, robuste, compact, son boîtier aimanté permet de le positionner simplement, y compris dans une armoire électrique. Il mesure et enregistre toutes les données utiles pour un diagnostic des consommations énergétiques.

Le logger PEL104 de la société CHAUVIN ARNOUX mesure la tension jusqu’à 1000 VAC/VDC, le courant jusqu’à 10kVAC / 5 kVDC grâce aux différentes pinces.

L’écran LCD du PEL104 avec rétro-éclairage, doté d’un triple afficheur numérique, offre une très bonne lisibilité.

De plus l’enregistreur PEL104 de CHAUVIN ARNOUX est équipé de plusieurs modes de communication : USB, Ethernet, Bluetooth, WiFi et 3G/GPRS.

Le mode 3G/GPRS, permet à l’utilisateur d’insérer une carte SIM dans le PEL, afin de s’y connecter à distance via une liaison GSM 3G. Les campagnes de mesures s’étalant en général sur plusieurs jours ou plusieurs semaines, il est important de contrôler le bon fonctionnement du PEL sur cette période.
Avec tous ces modes, il est possible de suivre les mesures en temps réel et de récupérer les données de mesure, à distance, partout dans le monde.
Lors d’une alarme, l’utilisateur peut recevoir automatiquement un courriel.

Le logiciel PEL Transfer permet d’analyser les données enregistrées avec les PEL100.
Le PEL transfer calcule directement le coût des puissances consommées, et donne le résultat dans la monnaie locale sélectionnée.
Le logiciel DATAVIEW, permet la génération de rapports. L’utilisateur a la possibilité de paramétrer des seuils d’alarme sur les différentes mesures réalisées, afin d’obtenir un rapport de mesure personnalisé.

L’enregistreur de puissance PEL104 est adapté à tous types de réseaux électriques. Il mesure et enregistre toutes les données utiles pour un diagnostic des consommations énergétiques.

Le logger PEL104 de la société CHAUVIN ARNOUX mesure la tension jusqu’à 1000 VAC/VDC, le courant jusqu’à 10kVAC / 5 kVDC grâce aux différentes pinces que le PEL 104 reconnaît automatiquement (E3N, C193, MN93, PAC93, AMPFLEX A193, MINIFLEX MA193, …).

Ses larges étendues de mesure permettent d’enregistrer des puissances jusqu’à 10 GW/Gvar/GVA, et des énergies de 4 EWh/EVAh/Evarh.

Portable, robuste, compact, son boîtier aimanté permet de le positionner simplement, y compris dans une armoire électrique. Le PEL104 est un enregistreur doté de 3 voies en tension et 3 en courant, Plus de problème de batterie, enregistreur s’autoalimente directement par la phase grâce à l’accessoire inclus et s’exempte ainsi de tout problème de batterie.
L’écran LCD du PEL104 avec rétro-éclairage, doté d’un triple afficheur numérique, offre une très bonne lisibilité.



  • 4 entrées tension & 3 entrées courant;
  • Puissances actives, apparente, réactive, non active, déformante;
  • Phase : cos phi, tan PHI, PF;
  • Harmoniques/THD;
  • Auto-alimenté par ses entrées tension jusqu’à 600 V;
  • Enregistrement en continu avec un pas de 200 ms;
  • 5 mesures par secondes, simultanément sur chaque phase;
  • Communication WiFi, 3G-UMTS/GPRS, LAN (réseau Ethernet), Bluetooth et USB;
  • Boîtier compact aimanté;
  • IP54;
  • Mesures selon la norme IEEE 1459;
  • Application ANDROID.
