Localisateur de câbles C.A 6683 LOCAT
CA 6683 LOCAT : Localisateur de câbles et de conduits métalliques
Description
Simple d’utilisation, le localisateur de câble CA6683 LOCAT permet de localiser rapidement un câble électrique, un tuyaux métallique d’eau ou de chauffage dans les murs ou dans le sol.
Le CA6683 LOCAT remplace le CA6681.
Sur une installation électrique sous tension comme hors tension, il permet d’identifier les prises, les interrupteurs, les disjoncteurs ou les fusibles raccordés au circuit. Dans le cas d’un défaut il permet de situer l’endroit d’un court-circuit, d’une rupture ou d’une déconnexion.

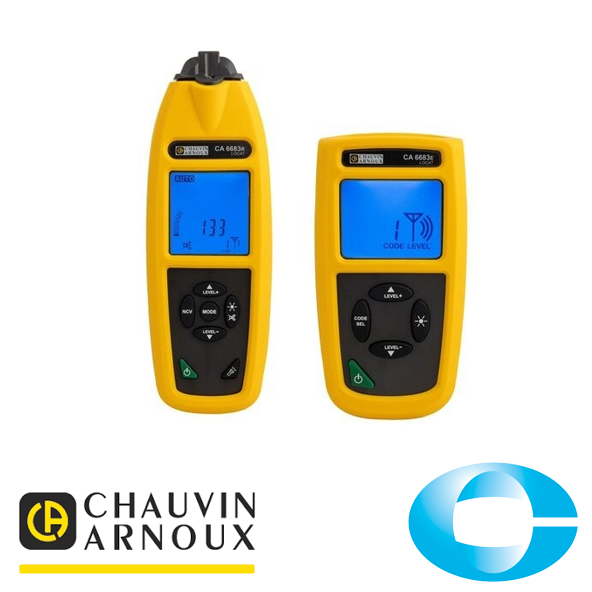

Le localisateur de câble CA 6683 LOCAT est un ensemble composé d’un émetteur et d’un récepteur disposant chacun d’un grand afficheur clair et rétroéclairé, d’un réglage automatique de la puissance d’émission/de la sensibilité de détection, pour une utilisation simple et intuitive.
L’émetteur, en cas d’une présence de tension informe du danger et indique sa valeur.
Le signal émis dispose d’un codage numérique afin d’éviter les interférences, sa puissance peut être régler manuellement afin d’affiner la détection.
Dans des cas complexes, la configuration du code d’identification permet d’utiliser jusqu’à 7 émetteurs conjointement.
Le récepteur est équipé d’une torche intégrée, d’un mode silencieux et d’un réglage de sensibilité automatique ou réglable manuellement pour une meilleure sélectivité afin de s’adapter à toutes les situations sur le chantier.
Le récepteur peut être utilisé seul afin de localiser un conducteur sous tension raccordé au conducteur actif (phase) du réseau de distribution d’électricité.
Localisateur de câbles et de conduits métalliques, le CA 6683 LOCAT est parfaitement adapté à la rénovation de l’habitat, à la maintenance des bâtiments et aux interventions suite à un sinistre. Artisans électriciens ou chauffagistes, plombiers ou spécialistes des installations de télécommunication, le CA 6683 LOCATN convient à toutes les configurations, sous tension et hors tension.
Composé d’un émetteur et d’un récepteur, dotés chacun d’un grand afficheur LCD, le LOCAT-N permet une détection fiable et une immunité maximale aux perturbations. Il indique sous forme numérique, visuelle et sonore la présence des câbles ou conduits pour un suivi intuitif de la trace.
Principales applications :
Électricité :
- Repérer un fusible, un disjoncteur
- Suivre le câble dans un mur
- Déterminer l’emplacement d’une coupure dans le circuit
- Localiser un court-circuit
- Repérer les passages des câbles dans une maison
- Repérer des conducteurs enterrés
Plomberie/chauffage :
- Repérer les canalisations (cuivre, acier…)
- Suivre une canalisation plastique
Télécom :
- Repérage de câble
- Discrimination d’une paire dans un toron
Des accessoires dédiés aux mesures sur les luminaires ou directement sur une prise 2P+T sont livrés également en standard. Le produit est ainsi prêt à l’emploi.
Émetteur C.A 6683E
- Écran : LCD graphique
- Fréquence du signal de sortie : 125 kHz
- Plage de mesure de tension externe : 12 à 400 VAC/DC
- Alimentation : 6 piles 1,5 V
- Dimensions : 160 x 84 x 40 mm
- Sécurité électrique : IEC 61010300 V CAT III
Récepteur CA 6683R
- Écran : LCD graphique
- Profondeur de détection :
Application unipolaire : 0 à 2 m
Application bipolaire : 0 à 0,5 m
Ligne de rebouclage simple : Jusqu’à 2,5 m - Alimentation : 6 piles 1,5 V
- Dimensions : 198 x 67 x 36 mm
